首页:产品与技术

无渗漏呼吸保温系统2.0满足国家及地方《岩棉带外墙外保温技术规程》规范要求,为客户节约了材料成本及时间成本,在传统外墙保温系统领域中性价比和安全性堪称第一。

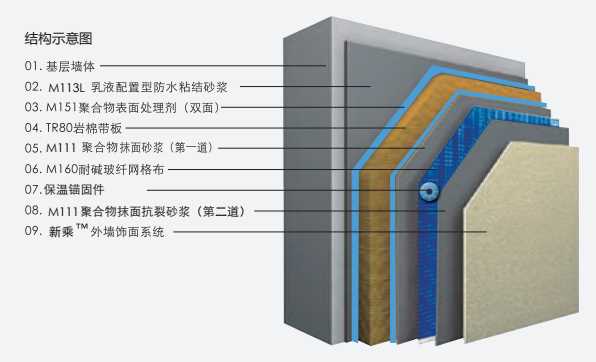

2009年至今,新乘无渗漏呼吸保温系统已施工完成面积超过一千万平米,同时我司根据JGJ/T235-2011《建筑外墙防水工程技术规程》的要求,创新研发出乳液配置型防水粘结砂浆(M113L),技术指标均符合JC/T984-2011《聚合物水泥防水砂浆》标准要求,满粘岩棉带,与抹面抗裂砂浆(M111)共同组成新乘无渗漏呼吸保温系统2.0,全面提高墙体整体防水透气能力,率先成为行业内防水保温一体化系统解决方案供应商。

1


一、系统2.0技术要求

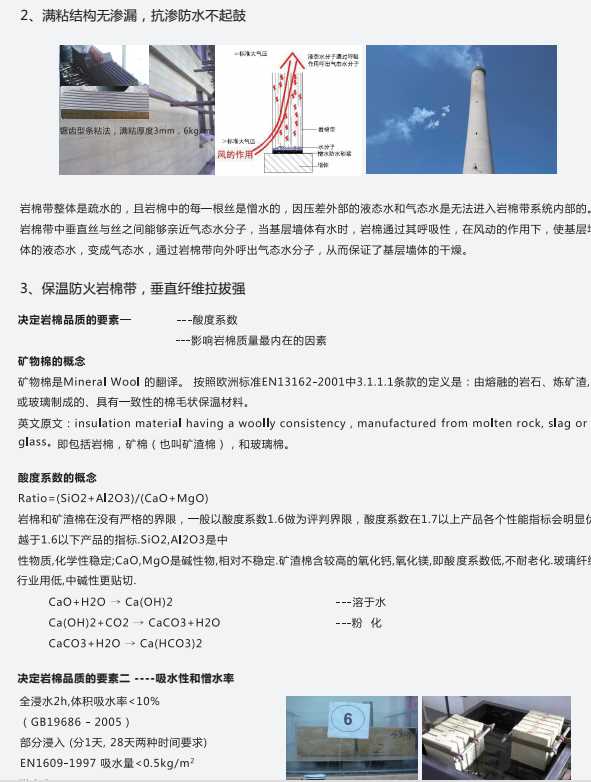

三、岩棉带基板的技术要求

1、提供第三方权威机构出具的产品质量、工程质量承保;

1、酸度系数≥1.8;

2、抗拉强度≥0.15MPa;

2、体积吸水率 ≤5%;

3、粘结砂浆符合JF-I型防水砂浆技术指标要求:

3、憎水率>99.5%;

抗渗压力(7d)≥0.8MPa 、吸水率≤6.0、柔韧性≥1.0;

4、燃烧性能为A1级。

4、抹灰层不透水性:2h 无水渗透;

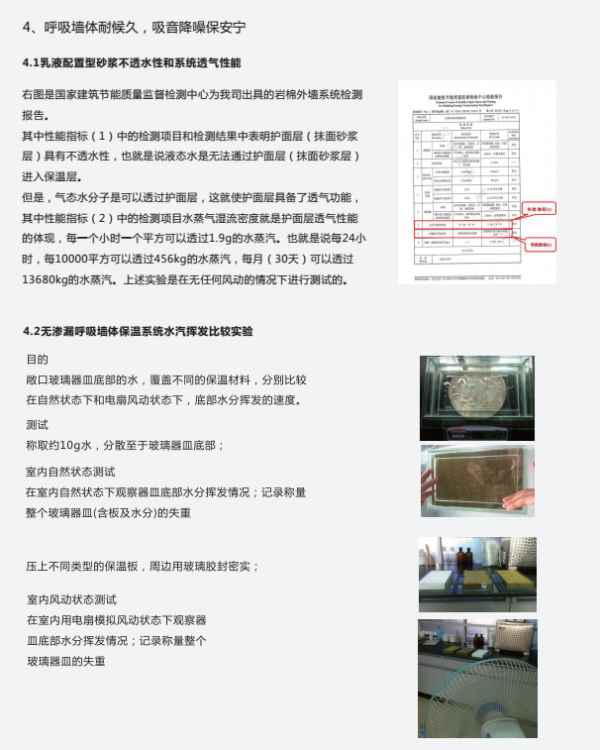

5、水蒸气湿流密度≥1.85g/(㎡ .h) 。

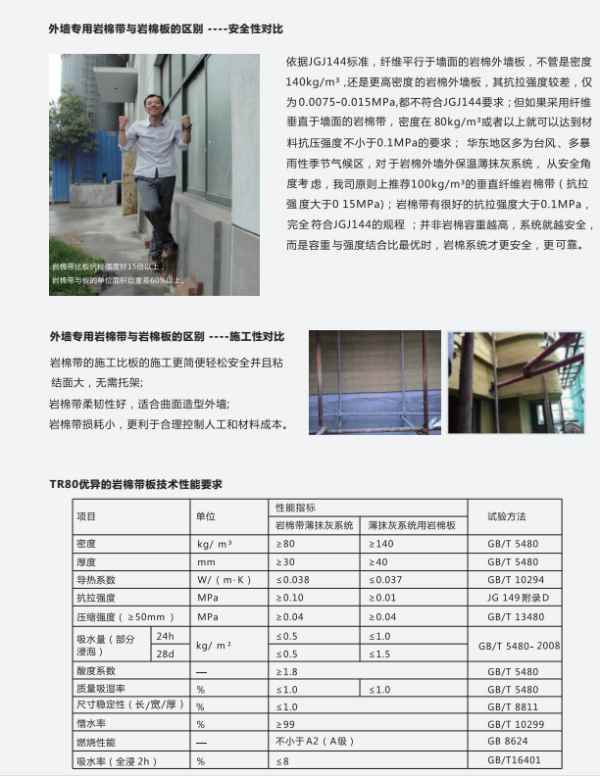

四、岩棉带的技术要求

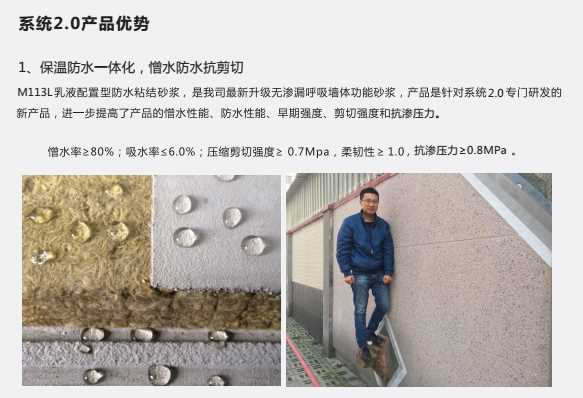

二、M113L乳液配置型防水粘结砂浆的技术要求

1、抗拉强度≥0.15MPa;



1、M113L乳液配置型防水粘结砂浆中乳液为

2、导热系数≤0.038 W/(m·K) 。

丙烯酸乳液,固含量≥12%;



2、压剪粘结强度≥0.7MPa;



3、拉伸粘结强度(浸水和耐冻融后,

五、界面剂的技术要求



与水泥砂浆)≥0.8 MPa;

1、拉伸粘结强度(与水泥砂浆)≥0.7MPa;



4、拉伸粘结强度(与岩棉带)≥0.15MPa;

2、拉伸粘结强度(与岩棉带)≥0.15MPa;



5、抗渗压力(7d)≥0.8MPa ;

3、太阳光反射比≥0.80;近红外反射比≥0.80;



6、吸水率≤6%; 柔韧性≥1.0 。

4、半球发射率≥0.85。

23

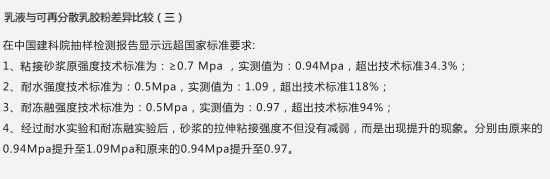

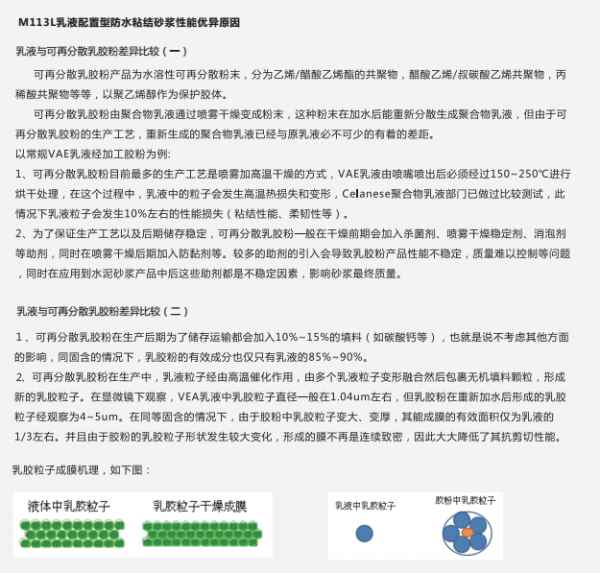

M113L乳胶配置型防水粘结砂浆主要性能指标





项目

单位

性能指标

试验方法

拉伸粘结强度

标准状态

MPa

≥0.70



(与水泥砂浆)

浸水48h,干燥2h后

≥0.50











标准状态



≥0.10,破坏在岩棉内



拉伸粘结强度







JGJ 144附录A.8

浸水48h,干燥2h后

MPa

≥0.10,破坏在岩棉内



(与岩棉带)















冻融后



≥0.10,破坏在岩棉内















可操作时间

h

1.5~4.0

JG149





抗压强度

MPa

≥18.0



















抗折强度

MPa

≥6.0



















吸水率

%

≤6.0













JC/T 984





7d

MPa

≥0.80

抗渗压力















(砂浆试块)













28d

MPa

≥1.5





















耐碱性/耐热性/抗冻性

/

无开裂、剥落
















54

M111抹面抗裂砂浆





项目



单位

性能指标

试验方法

拉伸粘结强度



标准状态



MPa

≥0.60



(与水泥砂浆)



浸水48h,干燥2h后



≥0.40































标准状态





≥0.10,破坏在岩棉内

JGJ 144附录A.8

拉伸粘结强度















浸水48h,干燥2h后



MPa

≥0.10,破坏在岩棉内







(与岩棉带)

























冻融后





≥0.10,破坏在岩棉内





















可操作时间



h

1.5~4.0

JG149















柔韧性



压折比

≤3.0

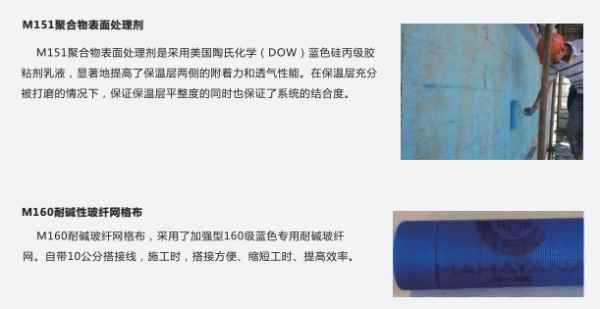

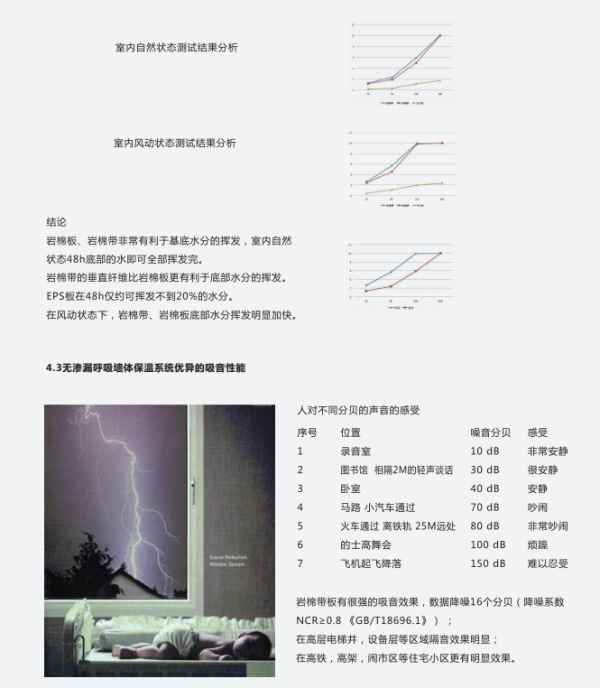

6










1617181920



企业风采
上海研发中心(Dow)
苏州生产基地(大乘)
苏州应用研发中心(Mahadow)
总部(苏州工业园区绿地环球188)
